solidworks画泥浆泵

在 SolidWorks 中绘制泥浆泵，可参考以下关键步骤和资源。泥浆泵通常由‌泵体、叶轮、轴、进出口法兰、曲轴连杆机构（往复式）或传动系统‌等组成，建模流程可按部件分解进行。

‌一、建模基本流程‌

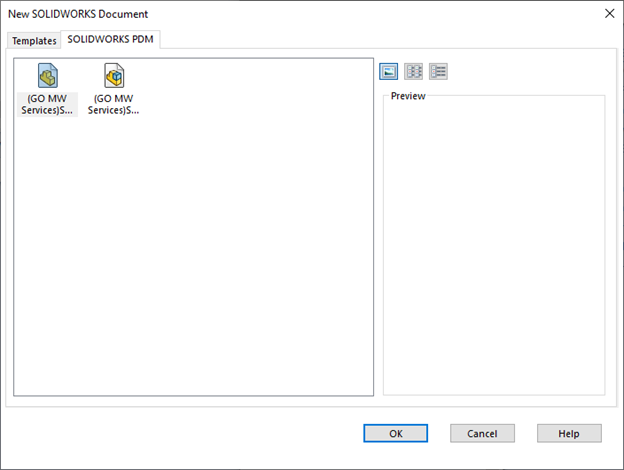

‌新建零件文件‌，选择合适的基准面（如前视、上视）开始草图绘制。

‌绘制核心部件‌：

‌泵体‌：通过拉伸、旋转、抽壳、圆角等特征构建主体结构 ‌‌

‌叶轮‌：使用草图 + 旋转特征，结合参数化设计，适用于渣浆泵或泥浆泵叶轮 ‌‌

‌轴与轴承座‌：利用旋转凸台、切除、异型孔向导等工具 ‌‌

‌创建装配体‌：

将各零件（泵体、叶轮、轴、法兰等）插入装配体。


使用‌配合关系‌（同轴心、重合、距离等）进行约束组装 ‌‌

‌添加细节‌：

倒角、圆角、筋板、螺纹孔（使用异型孔向导）‌‌

对复杂结构（如曲轴、连杆）可参考往复泵设计思路 ‌‌

‌生成工程图‌：插入主视图、剖视图，标注尺寸、公差、表面粗糙度和技术要求 ‌‌

‌二、推荐学习资源‌

‌完整教程‌：

渣浆泵叶轮三维设计教程（含参数化建模、仿真） ‌‌


立式水泵建模练习（适用于泥浆泵外形参考） ‌‌

泥浆泵三维模型免费下载（含 SW 格式文件） ‌‌

‌免费图纸与模型‌：

沐风网 - 泥浆泵设计模型 ‌‌

沐风网 - 泵轴及工程图教程 ‌‌

‌三、注意事项‌

泥浆泵多为‌往复式或三联泵‌，结构较复杂，建议先从‌单缸或简化模型‌入手 ‌‌

若用于仿真（如流体分析或运动仿真），需确保模型‌水密性‌和‌正确配合‌ ‌‌

实际工程中，应参考‌行业标准‌（如 API 610 或 GB/T）进行尺寸和材料选择。

如需具体某一部分（如叶轮或泵壳）的详细建模步骤，可进一步说明。
