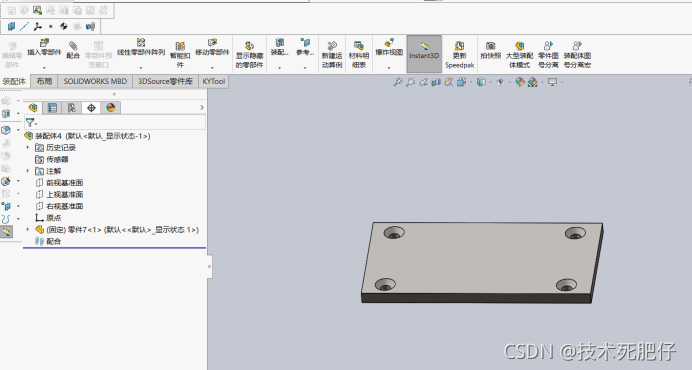

sw添加外观显示不了

在 SolidWorks（SW）中添加外观后无法正常显示，通常与‌显示设置、显卡配置、外观应用层级或渲染模式‌有关。结合最新公开资料和常见问题，以下是系统性排查与解决方法：

‌一、基础检查项‌

‌确认是否启用了 RealView 或 DSSBR 渲染‌

外观（颜色、纹理、反射等）仅在 ‌RealView‌ 或 ‌DSSBR（基于物理的渲染）‌ 模式下可见。

→ 路径：视图 > 显示 > RealView 或 视图 > 显示 > DSSBR，确保已勾选 ‌‌

‌检查显示模式‌

若处于“线框”、“上色带边线”等非着色模式，外观不会显示。

→ 切换至 ‌“上色”‌ 或 ‌“带边线上色”‌ 模式 ‌‌

‌确认外观已正确应用‌

在 ‌FeatureManager 设计树‌ 中右键零件 → 选择 ‌“外观”‌ → 确认是否已分配。

或通过 ‌DisplayManager‌（左侧面板）→ ‌“外观”选项卡‌ 查看当前应用情况 ‌‌

‌二、常见原因与针对性解决‌

‌显卡颜色深度不足（尤其旧版或低配系统）‌


SolidWorks ‌要求显卡设置为 32 位颜色‌，16 位会导致外观无法正常渲染。

‌解决‌：右键桌面 → 显示设置 → 高级显示设置 → 显示器属性 → “颜色质量”设为 ‌32 位‌ ‌‌

‌外观被顶层装配体覆盖‌

若在装配体顶层设置了外观（如整体设为蓝色），会覆盖所有零部件的独立外观。

‌解决‌：在 DisplayManager 中检查顶层装配体外观，右键选择 ‌“移除外观”‌ ‌‌

‌显卡驱动或硬件加速问题‌


过旧或不兼容的显卡驱动可能导致渲染异常。

‌建议‌：更新显卡驱动至最新稳定版；在 SW 中启用硬件加速：

工具 > 选项 > 系统选项 > 性能 → 勾选 ‌“使用软件 OpenGL”‌（临时测试）或确保 ‌“启用硬件加速”‌ 已开启 ‌‌

‌模型来自旧版本，外观数据未正确转换‌

打开较早版本（如 SW 2009 前）文件时，可能出现外观集冲突。

‌解决‌：按提示使用 ‌“转换到外观”对话框‌ 重新映射外观 ‌‌

‌三、高级修复操作‌

‌重置显示状态‌

在 DisplayManager 中，右键装配体或零件 → ‌“清除外观”‌ → 重新应用 ‌‌

‌检查材料与外观分离‌

外观（视觉）和材料（物理属性）是独立的。即使指定了材料，‌若未手动添加外观，仍可能显示默认灰色‌ ‌‌

‌验证文件是否损坏‌

尝试新建简单零件，添加外观测试是否正常。若正常，则原文件可能需修复或重建。

如问题仍未解决，可参考官方帮助文档：

SOLIDWORKS 外观概述（2025版）

SOLIDWORKS 显示选项（2026版）
