solidworks边界框在哪里

在 SolidWorks 中，‌边界框‌（Bounding Box）是一个用于快速获取零件或装配体最大外轮廓尺寸（长、宽、高及体积）的参考几何特征，常用于物流包装、空间布局等场景。

创建边界框的位置和步骤

‌功能入口路径‌：

在零件或装配体文档中，依次点击：

‌插入 → 参考几何体 → 边界框‌ ‌‌

‌操作流程‌：

打开目标零件或装配体。

通过上述菜单路径打开“边界框”属性管理器。


选择边界框类型（‌矩形‌ 或 ‌圆柱形‌）。

在“参考面/平面”下选择 ‌最佳适配‌（自动计算最小包围体积），或自定义基准面。

可勾选 ‌包含隐藏实体‌、‌显示预览‌ 等选项。

点击 ‌确定‌ 完成创建 ‌‌

‌查看尺寸‌：

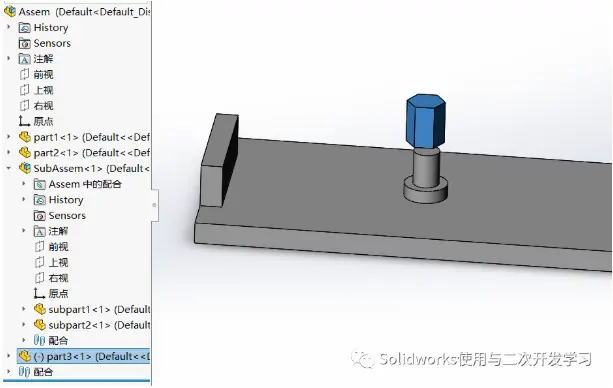

将鼠标悬停在 ‌FeatureManager 设计树‌ 中的“边界框”特征上，即可显示长、宽、厚、体积。

或右键该特征 → ‌属性‌ → 在 ‌配置属性‌ 选项卡中查看详细数值 ‌‌


特别说明

边界框在 ‌FeatureManager 设计树‌ 中位于 ‌原点‌ 之下，属于参考几何体 ‌‌

对于钣金件，系统会自动在 ‌平板型式‌ 下生成用于下料的边界框草图 ‌‌

SolidWorks 2026 支持通过 ‌坐标系‌ 自定义边界框方向，并支持“最佳拟合”优化体积 ‌‌

如需进一步操作演示，可参考官方帮助文档：SolidWorks 2026 帮助 - 创建边界框 ‌‌
