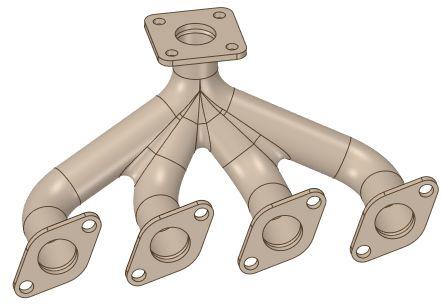

要处理的几何模型如下图所示。

案例目标是提取并生成内流计算域网格。

1 启动Fluent Meshing

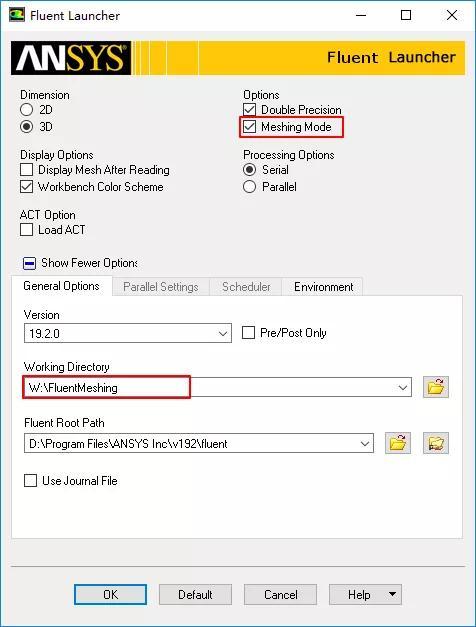

• 启动Fluent，激活选项Meshing Mode并设置Working Directory，如下图所示
•

2 启用Workflow

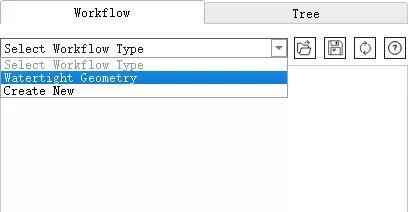

• 如下图所示，选择下拉列表中的watertight Geometry激活workflow方法
•

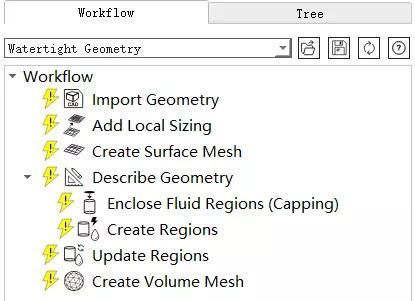

方法激活后，软件会向列表框中添加相应操作节点，如下图所示。

这些节点：

• Import Geometry：导入几何
• Add Local Sizing：添加局部尺寸
• Create Surface Mesh：创建面网格
• Describe Geometry：指定几何
• Enclose Fluid Region：封闭流体域
• Create Region：创建区域
• Update Regions：更新区域
• Create Volume Mesh：创建体网格

3 导入几何

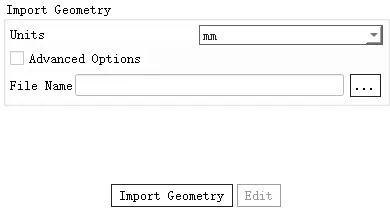

• 点击节点Import Geometry，左侧列表框下方出现参数设置面板，如下图所示，设置Units为mm，点击File Name右侧的按钮弹出文件选择对话框
•
• 如下图所示文件选择对话框中，选择打开文件mainfold.scdoc
•

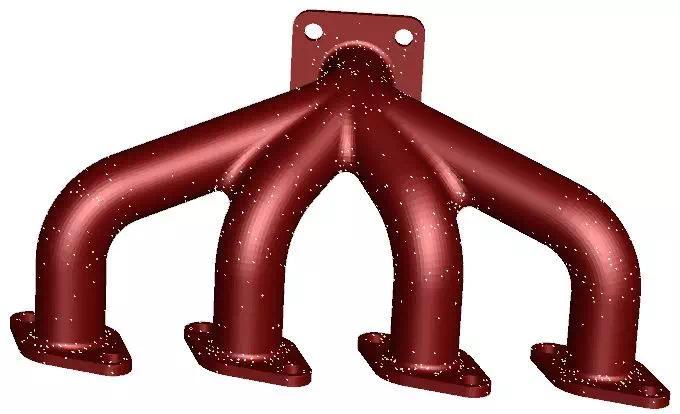

文件导入后，图形窗口中显示几何模型，其中size以小方块形式显示，如下图中的白点。

4 Add Local Sizing

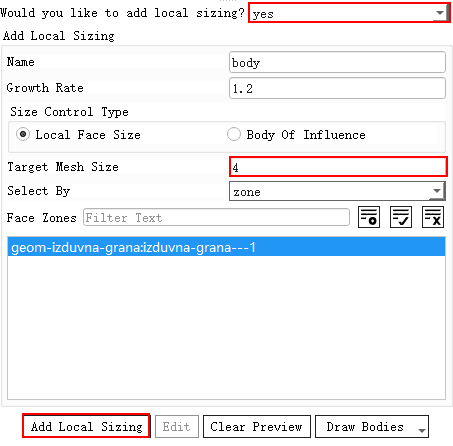

• 点击节点Add Local Sizing，下方属性窗口中设置参数
• 设置Would you like to add local sizing为yes
• 设置Target Mesh Size为4
• 点击按钮Add Local Sizing添加尺寸
•

设置完毕后的图形如下图所示。
