Autodesk Forge模型加载：绑定单击事件与dbid获取方法

Autodesk Forge 可以将轻量化之后的模型显示在电脑浏览器，并且可以读取模型数据，进行其他更发杂的操作。本人接触不久，本文简单谈谈自己的一些理解。

（至于模型是如何轻量化的，可以直接在Autodesk Forge官网注册一个账号了解了解，官网介绍很详细https://forge.autodesk.com/developer/getting-started，此处不作重点）

模型轻量化之后，轻量化目录中的3d.svf文件是轻量化模型的入口文件，也是我们即将直接用到的文件，至于轻量化之后的文件中具体存些什么，本人没有做过了解，相信如果从事过Revit之类软件建模工作的朋友应该会比较清楚这个。从Autodesk Forge api官网https://forge.autodesk.com/en/docs/viewer/v6/reference/javascript可以看到有很多 javascript   api，里边有很多函数，我们能做的，就是通过轻量化模型的路径，调用这些api中的函数，在浏览器显示模型，并且获取和操作模型属性等数据。大概过程就是这样。

嗯，不啰嗦了。本文用到的js主要有viewer3D.js以及three.js，后者是前者的依赖，主要用到的官网文档中的Core部分的Model和Viewer3D目录下的一些api。

1、模型的加载

模型加载主要分两步，构造viewer3D容器，调用 初始化  方法。

第一步，构造viewer3D容器

var config = {            extensions: [                "Autodesk.Viewing.ZoomWindow"            ],            disabledExtensions: {                measure: false,                section: false,            }        };var element = document.getElementById('viewer-local');var viewer = new Autodesk.Viewing.Private.GuiViewer3D(element, config);

从以上代码可以看出，构造容器的方法需要html元素id和配置两个参数，官网给出的配置中只有一个startOnInitialize选项，此处添加扩展ZoomWindow，此扩展的介绍https://forge.autodesk.com/blog/custom-window-selection-forge-viewer-part-i

第二步，调用初始化方法。

var options = {            docid: path,            env: 'Local',            offline: 'true',            useADP: false        };Autodesk.Viewing.Initializer(options, function () {            //viewer.initialize();            viewer.start();            viewer.load(options.docid, undefined, onLoadSuccess, onLoadError);                        viewer.addEventListener("selection", function (event) {                Inquiry();            });        });

其中options中的docid对应的是3d.svf文件的绝对路径

2、模型单击 事件

在初始化方法中，

 viewer.addEventListener("selection", function (event) {                Inquiry();            });

即是设置选中部件时执行的事件。单击事件中的一些常用操作：

viewer.getSelection()

获取构件的id，此id为页面端id，js代码中进行选中，变色等 操作都需要它。

指定id构件变色的方法：

var color = new THREE.Vector4(rgbs[0], rgbs[1], rgbs[2], 1);viewer.setThemingColor(id, color);

color构造函数中的四个参数分别为三原色（用0到1之间的数表示）+透明度。

3、模型数据获取

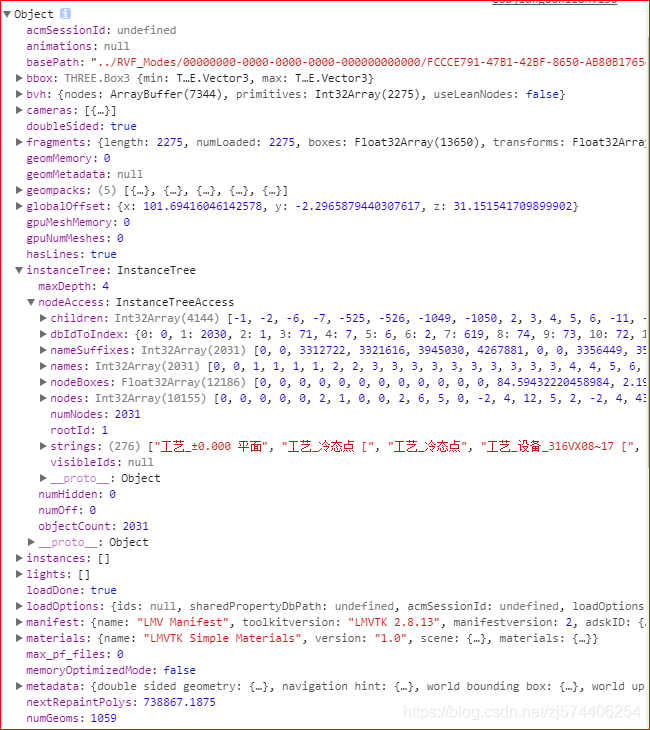

viewer.model.getData()方法能获取到包含模型所有数据的对象， 浏览器  console.log打印结果如下

可以看到其中包含模型路径，模型构件id等信息，其中instanceTree中包含模型的各类id，模型属性，在开发中会较多涉及。

下面的代码作用是在模型加载完成后将数据库id和前台使用的id对应起来。本人开发中遇到这一问题，数据库中存有构件id，但是和前台选中和变色的id不是同一id，因此需要在模型页面将二者对应上，数据库dbid在构件属性中有体现。此功能可能不具有通用性，但是过程中用到的一些函数也是比较常用的。

function onLoadSuccess(event) {            console.log('success');            //debugger;            console.log(viewer.model.getData());            //onloadsuccess执行时tree还未加载完成            viewer.getObjectTree(function success() {                instanceTree = viewer.model.getData().instanceTree;                selectionMap = instanceTree.nodeAccess.dbIdToIndex;  //前台selectionid                for (var key in selectionMap) {                    viewer.getProperties(selectionMap[key], function (objProp) {                        var goujianname = objProp.name;                        //工艺_设备_45561 [3315978]                        //获取中括号中的后台id                        //debugger;                        var start = goujianname.indexOf("[");                        var end = goujianname.indexOf("]");                        if (start != undefined) {                            var componentId = goujianname.substring(start + 1, end);                            dbid_selMap[componentId]= objProp.dbId;                        }                                            })                }                console.log("tree loaded");            }, function fail() {                alert("tree error");            })                     }

大致思路如下，首先是获取instanceTree.nodeAccess.dbIdToIndex 集合  ，此集合中存的是前台用于显示和变色的id（以下称作seletionid），然后遍历此集合，通过getProperties方法获取到构件的属性对象，属性对象中存有数据库中存储的构件id（以下称作dbid），此处是通过截取name属性字符串获取到的。将selectionid和dbid放入map中对应起来，后期要实现二者转换就方便了，可以实现模型和其他构件数据之间的关联。

此处还有一点需要注意，getObjectTree方法。onLoadSuccess是模型加载完成，但是此时instanceTree并没有值，如果直接获取，将得到undefined，此处只能在getObjectTree方法的success回调函数中来获取。
