Creo 4.0及以上版本禁用自动捕捉参考的设置

问题描述：每当工程师选择参考点时，捕捉到的是中点\顶点，而不是想要的点。

说明

• 草绘器模式中，如何禁用自动捕捉参考

解决方案

• 使用以下任一方法：
• 点击文件>选项>草绘器，取消勾选运行捕捉到模型几何

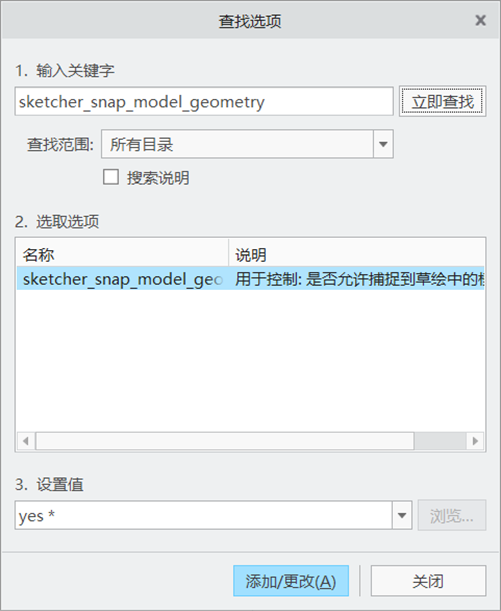

• 设置 config.pro 选项 sketcher_snap_model_geometry 为 no
•
• 在捕捉的状态下，单击鼠标右键两次。
• 第一次单击鼠标右键时，约束图标上会显示一把“锁”的图标，第二次单击鼠标右键，约束图标上会显示一个红色叉图标，表示约束被禁用。
• 草绘线条时，按下 Shift 键，草绘约束即被禁用
